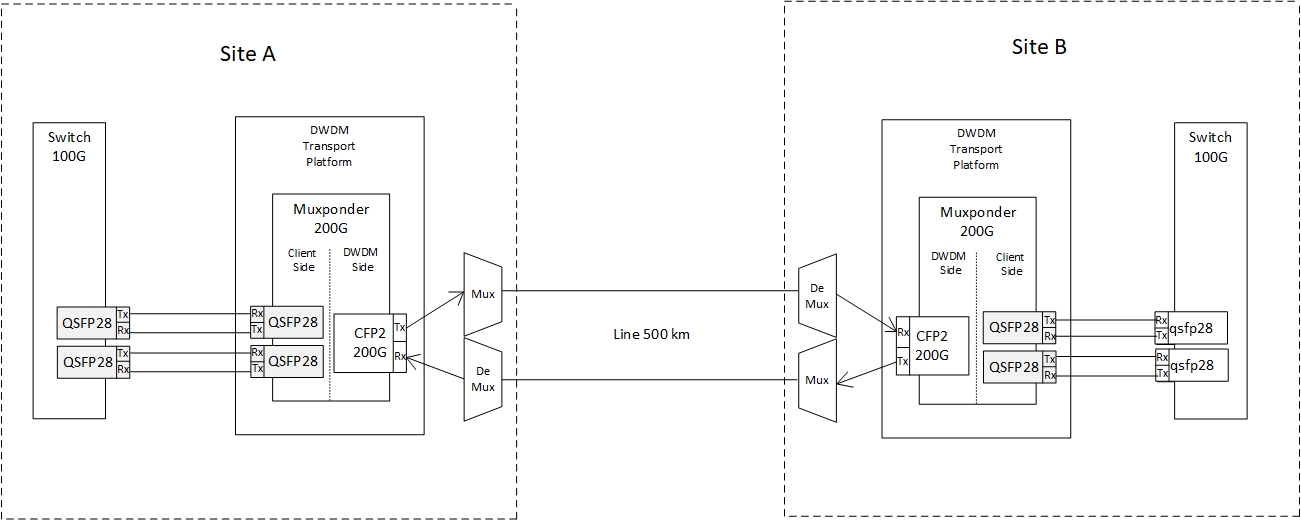

задача: организовать передачу когерентного канала 200Г между Цод1 (Нижний Новгород) и Цод2 (Москва)
решение:Передача канала 200Г будет производиться по оптическому волокну магистрального провайдера, у которого наш клиент арендует один канал DWDM. Для решения данной задчи потребуется такое активное оборудование как:
-Транспортная платформа Newnets NS-DWDM-OP01-AC, выступает в роли шасси для сервисных плат и главным узлом управления системы.
-Мукспондер NS-M2Q-C2, имеет два интерфейса QSFP28 и один интерфейс CFP2, плата объеденяет два клиентских сигнала 100G в один когерентный DWDM канал 200G
-оптические модули 100G NS-QSFP+28-100G-DAC-A1 для соединения клиентской стороны мукспондера с коммутационным оборудованием клиента
-Когерентный оптический модуль CFP2 NS-T200GC2 для организации модулированного сигнала 200G_8QAM
Требования к каналу 200G_8QAM:
максимальная накопленная дисперсия в волокне - 20000 пс\нм
Минимальное значение OSNR - 18 дБ
Максимальный коэфициен ошибок- 2e-2
Чувствительность приемника - -24 дБ

Техническое задание:

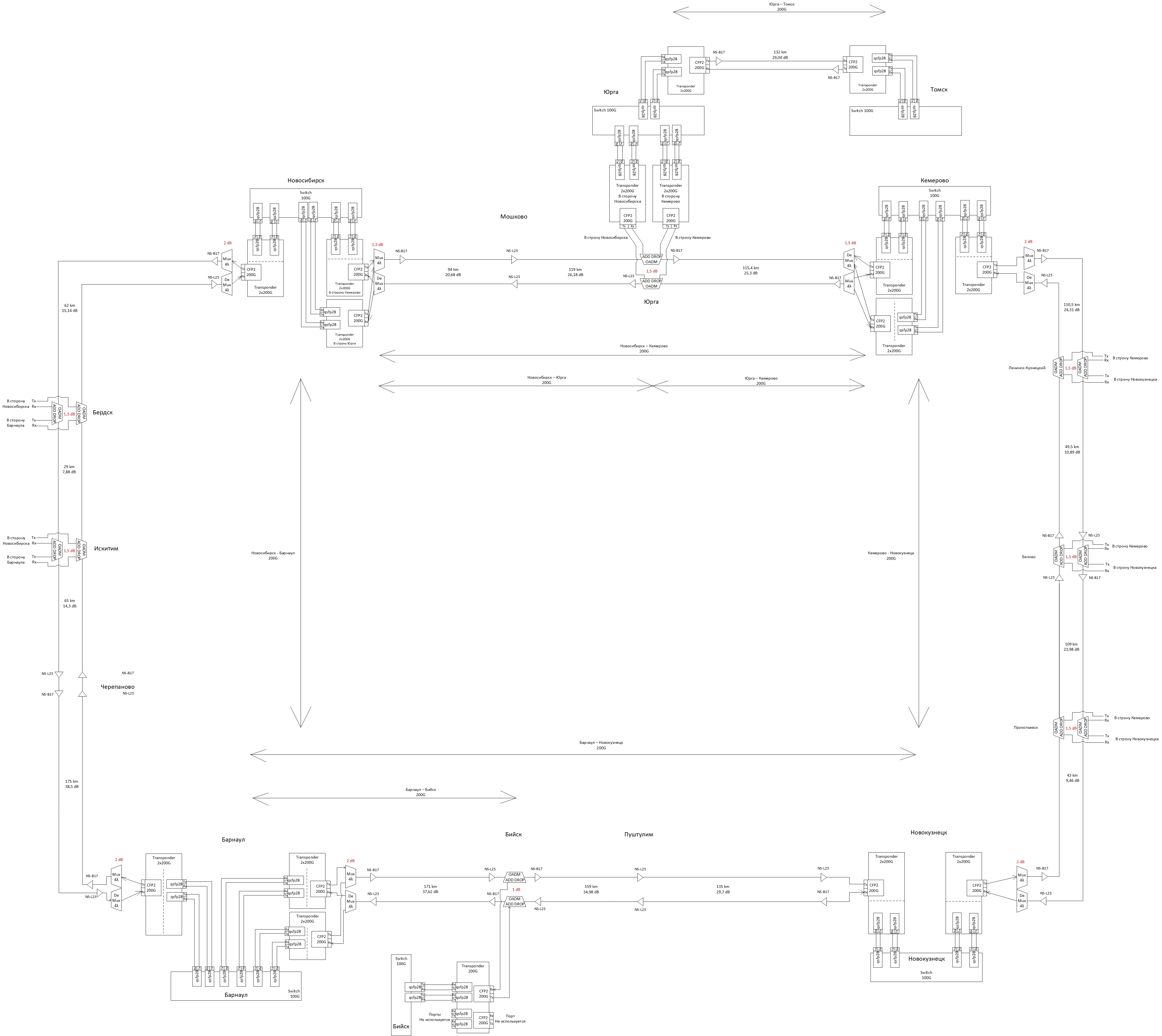

Организовать передачу когерентного канала 200G по двум оптическим волокнам на участках:

• - Новосибирск - Кемерово 328 км
• - Новосибирск – Юрга 213 км
• - Юрга – Кемерово 115 км
• - Юрга – Томск 140 км
• - Кемерово - Новокузнецк 312 км
• - Барнаул - Новокузнецк 465 км
• - Барнаул - Бийск 171 км
• - Барнаул - Новосибирск 331 км

Предусмотреть наличие оборудования ввода\вывода для организации каналов на участках:

• - Новосибирск - Искитим
• - Новосибирск - Бердск
• - Новосибирск - Юрга
• - Кемерово - Юрга
• - Кемерово - Ленинск-Кузнецкий
• - Кемерово - Белово
• - Кемерово - Прокопьевск
• - Новокузнецк - Ленинск-Кузнецкий
• - Новокузнецк - Белово
• - Новокузнецк - Прокопьевск
• - Барнаул - Искитим
• - Барнаул - Бердск

Для организации сети предусмотреть Edfa усилители на всех участках для увеличения уровня сигнала и его корректного детектирования
решение:
Для организации когерентных каналов 200G между объектами потребуется следующие оборудвание:

• -Транспортная DCI платформа Newnets NS-DWDM-OP01-DCI-AC, выступает в роли шасси для сервисных плат и главным узлом управления системы.
• -Мукспондер NSD2, имеет четрые порта QSFP28, два интерфейса CFP2, мукспондер позволяет организовать два когерентных каналов 200G из четырех клиентских интерфейсов 100G
• -Оптические модули 100G NS-QSFP+28-100G-DAC-A1 для соединения клиентской стороны мукспондера с коммутационным оборудованием клиента
• -Когерентный оптический модуль CFP2 NS-T200GC2 для организации модулированного сигнала 200G_8QAM

Для организации точек усиления и мультиплексорвания потребуется оборудование:

• -Транспортная платформа Newnets NS-DWDM-OP01-AC, выступает в роли шасси для сервисных плат (EDFA усилителей и DWDM мультиплексоров) и главным узлом управления системы.
• -Карта EDFA усилителя NS-B17, устанавливается в начале оптического тракта для усиления DWDM сигналов до максимального уровня в 18дБ
• -Карта EDFA усилителя NS-L25, устанавливается в промежуточных пунктах или на приемной стороне оптического тракта для усиления DWDM сигналов, коэфициент усиления 25дБ.
• -Карта NS-DM2x4, сервисная карта имеет на своем борту мультиплексор и демультиплексор на четыре длины волны, в будещем эта ката позволит расширить свою ёмкость сети до 4X200G
• -карта NS-DO2-2, сервисная карта OADM мультиплексора, устанавливаемая в промежуточных пунктах для ввода\вывода DWDM канала, данные карты расщитаны на будущие расширение сети.

Техническое задание

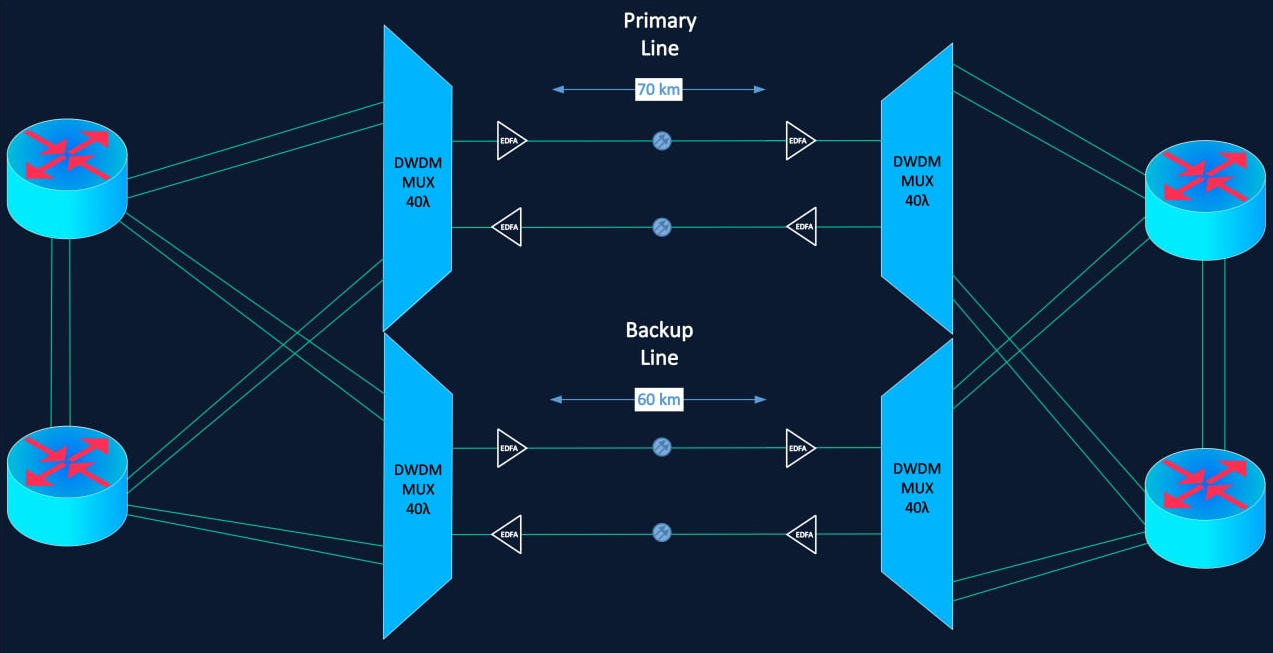

Построение сети, начиная с 3x10G каналов по одному волокну и резервирования оптического тракта по схеме 1:1 на расстояние 35км с возможностью расширения до 16x10G.
решение:
для организации сети потребуется оборудование:

• -Транспортная платформа Newnets NS-DWDM-OP01-AC, выступает в роли шасси для сервисных плат и главным узлом управления системы.
• -Карта EDFA усилителя NS-B17, устанавливается в начале оптического тракта для усиления DWDM сигналов до максимального уровня в 18дБ
• -Карта EDFA усилителя NS-L25, устанавливается на приемной стороне оптического тракта для усиления DWDM сигналов, коэфициент усиления 25дБ.
• -Карта резервирования оптического тракта OLP-BiDi, карта состоит из оптического приемника и оптического переключателя, приемник мониторит состояние основной и резервной линии, в момент обрыва основного тракта передачи срабатывает переключатель, который перенаправляет передачу трафика на резервное волокно
• - оптические трансиверы DWDM NS-SFP+DxxL80D
• -карта RB Filter, Red Blue Fillter - пассивный компонент который делит общий спект DWDM на две части: Red (21-36 Ch), Blue(45-60 Ch), предназначен для разделения трактов приема и передачи для корректной установки EDFA усилителей.

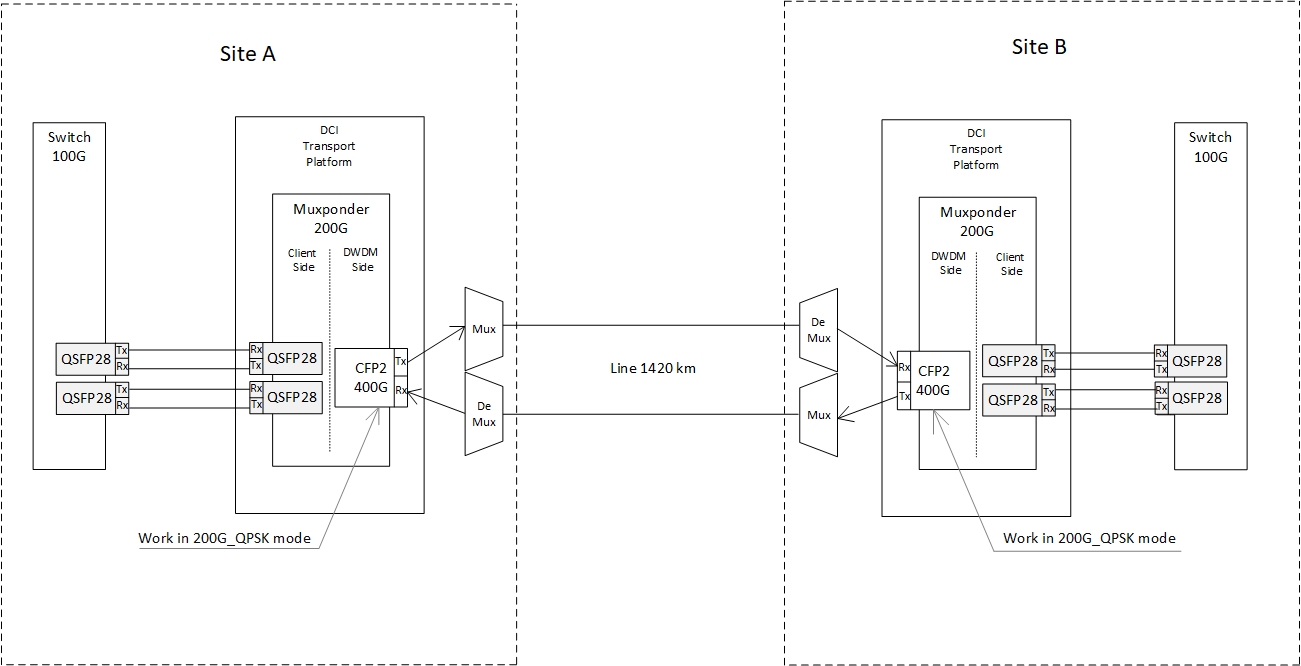

задача: организовать передачу когерентного канала 200Г между Цод1 (Ростов-на-Дону) и Цод2 (Москва)
решение:
Для решения данной задчи потребуется такое активное оборудование как:

• -Транспортная DCI платформа Newnets NS-DWDM-OP01-DCI-AC, выступает в роли шасси для сервисных плат и главным узлом управления системы.
• -Мукспондер NSD3, имеет два порта QSFP28, десять SFP+ и один интерфейс CFP2, мукспондер позволяет гибко формировать когерентный канал 200G
• собранный из клиентских интерфейсов 10G или 100G
• -оптические модули 100G NS-QSFP+28-100G-DAC-A1 для соединения клиентской стороны мукспондера с коммутационным оборудованием клиента
• -так же можно использовать оптические модули с интерфейсом SFP+, но в данном кейсе они не используются
• -Когерентный оптический модуль CFP2 NS-T400GC2* для организации модулированного сигнала 200G_8QAM

*OSNR на оптической линии составил 17 dB, данное значение не позволяет использовать CFP2 модули NS-T200GC2, так как данные трансиверы поддерживают форматы модуляции 200G_8QAM, 200G_16QAM с требованием к OSNR 18дБ и 20дБ соотвественно. В данном случае пришлось прибегнуть к CFP2 модулям 400G, которые поддерживают режим работы на скорости 200G с форматом модуляции QPSK с требованием к OSNR 15dB.

• Требования к каналу 200G_QPSK:
• максимальная накопленная дисперсия в волокне - 20000 пс\нм
• Минимальное значение OSNR - 15 дБ
• Максимальный коэфициен ошибок- 2e-2
• Чувствительность приемника - -24 дБ
